品牌：LINKQI
規格：1路RS485，1路以太網
型號：PBox1120
簡述：精靈網關PBox1120主要應用于逆變器采集控制、浪涌采集、PLC采集等工業現場設備規約轉換，實現不同規約的數據采集與轉發，滿足工業、電力相關標準與規范，是廠站與主站之間的通訊橋梁，實現數據從廠站內到集團統一監控運維平臺。 支持幾百種行業協議，方便集成施工。操作全視頻指導，配置無憂。 智能變電站主要應用于工業現場設備規約轉換，實現不同規約的數據采集與轉發，滿足工業、電力相關標準與規范，是廠站與主站之間的通訊橋梁，實現數據從廠站內到各級調度系統或集團統一監控運維平臺。 1. 南向北向主從雙備份：采集設備雙備份、轉發通道雙備份，電源主備，再加上方案主備同步，確保工業電力數字新基建的安全。20世紀最昂貴的是人才，傳感器設備、通訊網絡、供電線路都可能會有故障，本網站支持的多種備份方案確保新基建的穩定、健壯，減少應急維護的成本和責任事故風險。 2. 跨多網段PLC設備鏈接：設備主動發現，小白即可上手，這一點，很多工程師配置其他產品時找網關都費半天的應該深有感受。 3. 串口多波特率復用輪查——支持不同波特率的設備復用串口，節約環保高效。 4. 同時管理配置多地多網段多臺設備，不需要反復登錄切換，可以在多個項目多個設備之間任意復制粘貼配置好的參數，極大提高工程師的工作效率，遠程云部署、云維護免出差、免依賴、現場不需要物聯網技術工程師、省心省力省工程費用 5. 各種采集協議通訊協議的支持，廣泛適配，工程無憂。容易學、容易配、廣泛適應各種復雜場景、長年不間斷運行
全國咨詢熱線：
400-001-8882精靈網關主要應用于工業現場設備規約轉換，實現不同規約的數據采集與轉發，滿足工業、電力相關標準與規范，是廠站與主站之間的通訊橋梁，實現數據從廠站內到集團統一監控運維平臺。
主要應用領域：
1、軌道交通、地鐵、石油、化工、水務、供熱等行業現場儀表傳感器數據采集，遠程監測與控制等。
2、光伏、風電、水電、火電、熱電、微網站內數據采集；
3、變配電站站內通訊通訊；
4、樓宇、建筑、工廠能源監測。
1、具備硬件獨立看門狗電路，軟件看門狗，監視并守護進程等；
2、支持RS485、以太網通信方式；
3、支持多路不同通訊規約采集與轉發；
4、支持LUA腳本自定義計算，控制及數據分發處理等；
5、具備遠程云端管理系統；
5、可選4G全網通模塊。
1、高性能嵌入式處理器ARM，300MHz，可實時處理1500測點；
2、64MB內存，標配128MB ND Flash存儲；
3、工業級設計，工作溫度：-40~80℃；
4、硬件與軟件雙看門狗，確保系統穩定可靠運行；
5、支持多種工業與電力通訊規約，具體詳見《精靈網關規約庫清單》；
5、支持本地/遠程可視化管理，通訊調試等。
智能網關運行LCP數據采集核心軟件平臺（簡稱LPC軟件）。每種通訊協議在LPC軟件中都是一個獨立的SO庫，在設備啟動時，LPC軟件讀取配置好的工程，根據配置好的工程動態加載需要用到SO庫。當開發新的通訊協議或擴展已有通訊協議時，不影響原有系統其他通訊協議的穩定性。
目前智能網關支持的主要規約有：
1、MODBUS RTU主站、從站；
2、CDT主站、從站；
3、IEC101主站、從站；
4、IEC103串口主站；
5、電表DL645-1997、DL645-2007、DLT698.45協議；
6、施耐德M218協議；
7、朗新/新耀光伏平臺；
8、正泰中自光伏平臺；
9、國網云（光伏扶貧電站）
10、阿里云工業物聯網平臺MQTT；
11、鼎控、三水智能、京禾、方竹、振華電氣、萬馬MQTT等；
12、新能源各類逆變器、氣象站協議等。
名稱 | 參數 |
CPU | ARM9 CPU 300MHz |
系統內存 | 64MB |
存儲 | 標配128MB ND Flash |
以太網 | 百兆電口 |
串口 | 1路RS485 |
無線 | 無 |
紅外 | 無，選配 |
操作系統 | 嵌入式LINUX系統，3.0及以上版本 |
安裝方式及尺寸 | 導軌安裝，97.6mm*64.5mm*27.5mm |
電源輸入 | 直流DC：9~36V |
電源保護 | 具備浪涌保護，防反接，防過流，過壓輸入 |
工作溫度 | -40℃~80℃ |
環境濕度 | 5%-90%RH（無冷凝） |
抗震性 | 10 ～ 25 Hz (X、Y、Z 方向 2G/30 分鐘) |
冷卻方式 | 無風扇，自然風冷 |
其它 | 具備獨立硬件看門狗、GPIO控制功能；整機無轉動設備。 |

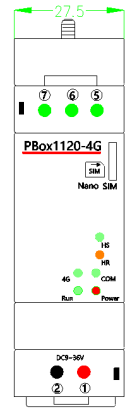

盒體正面
圖2.2.1盒體正面圖
序號 | 絲印 | 描述 | 備注 |
1 | Power | DC9~36V電源輸入，1：正，2：負 | |
2 | COM | RS485接口，5：A，6：B，7：G | |
3 | RUN | 運行指示燈，1秒閃爍一次正常，否則異常 | 指示燈 |
4G | 4G指示燈，0.8S亮，0.2S滅，已注冊網絡，0.2S亮，0.8S滅，未注冊網絡，1秒3次快閃，網絡正常，正在發數據 | ||
COM | 綠燈閃：有數據發送 紅燈閃：有數據接收 | 串口 | |
HS | 紅外有數據發送閃爍，否則滅 | 紅外 | |
HR | 紅外有數據接收閃爍，否則滅 | ||
4 | SIM卡 | nano卡標準大小，按正面指示方向插入，支持移動、聯通、電信 | |
6 | 型號 | PBox1120-4G |

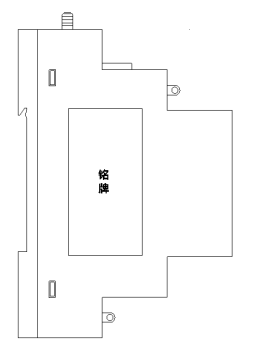

盒體側面
圖2.2.2盒體側面圖
名牌內容（僅供參考，請以實物為準）
指示燈 | 滅 | 常亮 | 閃爍 | |
1秒1次閃爍 | ||||
RUN | 設備未上電 | 正在啟動 | 正常工作 | |
4G | 不正常 | 正在啟動 | 1秒3次快閃，網絡正常，正在發數據 | 0.8S亮，0.2S滅，已注冊網絡，0.2S亮，0.8S滅，未注冊網絡 |
COM | COM口無數據收/發 | 正在啟動 | 綠燈閃：有數據發送 | 紅燈閃：有數據接收 |
HS | 紅外無數據發送 | 正在啟動 | 燈閃：有數據發送 | 滅：無數據發送 |
HR | 紅外無數據接收 | 正在啟動 | 燈閃：有數據接收 | 滅：無數據接收 |
